r系列斜齒輪減速機結構形式說明
1. GR型：底腳安裝三級或二級斜齒輪減速機
2. GRF型：法蘭安裝三級或二級斜齒輪減速機
3. GRX型：底腳安裝單級斜齒輪減速機
4. GRXF型：法蘭安裝單級斜齒輪減速機
5. GRM型：帶有加長軸承箱的法蘭安裝斜齒輪減速機
6. GR..SZ.AD..型：輸入軸型，作為上述各種r系列機型的變型品種，即不配電動機而配用輸入軸
7. GR..R型：兩機型的組合，可形成大的傳動比，也可以與同系列的弧齒錐齒輪減速機、s系列減速機、平行軸斜齒輪減速機組合
8. 以上機型對應的外形結構詳見：r系列斜齒輪減速機的外形尺寸

r系列斜齒輪減速機型號表示方法（相關鏈接：斜齒輪減速機如何選型）
GRF77 - Y1.5 - 4P - 52.07 - M2 - ∮300 - 270°- ③
1. G為公司代號
2. RF77表示機型和規格號
3. Y1.5為電機代號和功率
4. 4P為電機級數，一般還有2P、6P、8P
5. 傳動比為52.07
6. 安裝形式為M2（詳見下圖安裝形式圖例）
7. 有輸出法蘭時，法蘭外徑為∮300
8. 電機接線盒方向（角度），參見下圖電機接線盒位置表示方法
9. 接線盒入線口位置為③，參見下圖電機接線盒入線口表示方法
以上參數詳見國茂G系列斜齒輪減速電機電子樣本

注：1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時，則默認為安裝形式中的0度位置。不注明入線口位置時，則默認為X位置。
4.對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與國茂減速機集團技術部聯接（技術電話：0519-88898883）并在訂貨時用簡圖或文字說明（銷售電話：0519-86588813）

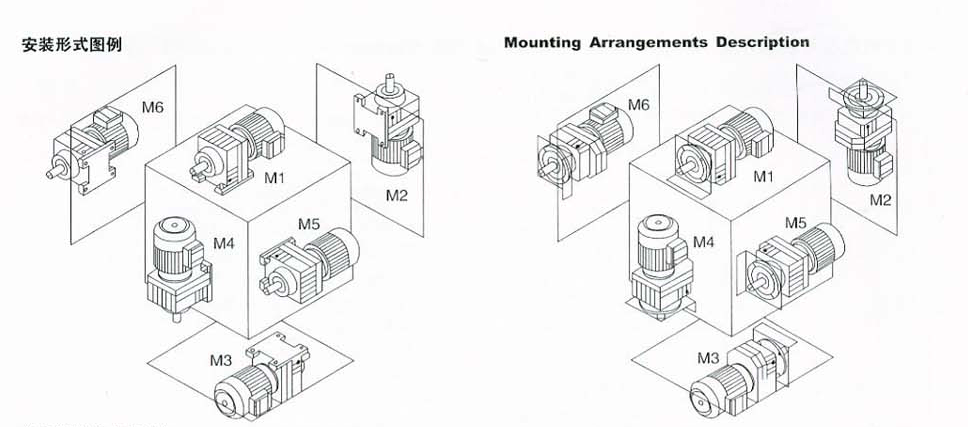

r系列斜齒輪減速機圖安裝形式圖例


r系列斜齒輪減速機電機接線盒位置和入線口表示方法
